뉴모닝에 레이열선 핸들 DIY



뉴모닝에 달수 있는 핸들은 많다



포르테 핸들

뉴모닝 월래 핸들

올뉴모닝 핸들

레이 핸들

그밖에 모든 ㅋㅋㅋ



하지만 제일 보기에도 좋고 한건 포르테와 완전 구형 레이 핸들

이 둘은 뉴모닝 10년식이후의 핸들과 거이 비슷하게 생겼다

하지만 열선이 없다라는거 같아서



예전에 레이핸들을 먼저 구매했다. 왜냐하면 올뉴모닝 핸들은 인기가 많고 매물도 없고 가격도 비쌋다.

그래서 내가 준비한 핸들 레이터보 열선핸들이였다. 에어백 포함





그럼 열선 스위치는 K5껄로 하고

93695-2T000 열선스위치

18913-03224AS 열선스위치 배선



여기서 가장 중요한것은 바로 클럭스프링이다.



클럭스프링은 안에 필름으로 된 배선만 존재하는데 모가 어떻게 다른지는 모르겠다 분해해도 모르겠음

근데 어쨋든 년식과 차종마다 호환되는 것을 잘 봐야한다.



올뉴모닝과 레이 클럭스프링은 다르다. 배선도 다르고, 호환차종도 다르다.



저는 나는?ㅋㅋ 레이 클럭스프링으로 당연히 샀지만, 17년식이후에 달리는 클럭스프링이라..경고등뜨고

완전 호환이 안되었다.



그래서 선택한것이 바로 구형레이에 들어가는 클럭스프링이다



93490-1W310 이건 레이, 올뉴프라이드, K3에 호완되는 스프링이다.



근데 여기서 또 문제는 바로 클럭스프링에 달린 4핀짜리 신형에어백 커넥터이다. 이놈은 구할수가 없다. 파는곳이 없다



그래서 고민끝에 중고를 구매했고, 에어백 커넥터가 달린 놈을 구할수 있었다



하지만 중고클럭스프링은 복불복이다. 안에 필름이 끊어질수도 있고, 완전 한쪽으로 돌아가있는 경우가 있으니

영상을 참고하여 꼭 중앙으로 돌려놔야한다.



그렇게 ㅈ중고클럭스프링을 구하고 이제 남은것은 배선작업이다



이건 레이 클럭스프링에 달리는 12핀 커넥터이다. 올뉴모닝과 다르니간 참고해용



나는 봉고3 오디오가 달려있어서 리모컨사용가지 할것이라서 배선작업을 다했다.^^



그리고 클럭스프링에 있는 열선 커넥터 배선은





이것도 올뉴모닝과 반대이니 꼭 확인하시기 바래요 이건 레이꺼입니다.

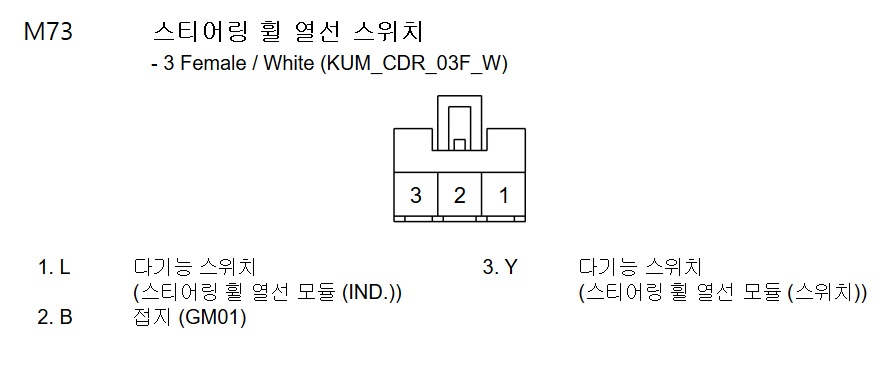

이건 K5 열선스위치 배선입니다. 해깔리시면 안됩니다. 저는 나이가 들어서...계속 반대로 배선도를 보기 시작했네요 ㅋㅋ



그럼 회로도를 그려서 봐야하는데





1. 2핀 열선커넥터에서 1번은 실내정션박스 15A 짜리 ACC (저는 후방와이퍼에 연결)

2. 2핀 열선커넥터에서 2번은 3핀 열선스위치 2번과 연결해서 접지 포인트로

3. 12핀 커넥터에서 5번은 3핀 열선스위치 3번과 연결하고

4. 12핀 커넥터에서 4번은 3핀 열선스위치 1번과 연결하면 됩니다.





한번 본인이 그림을 그려보는것이 좋습니다^^



클럭스프링의 고정 문제는 영상을 참고하시면 좋을거 같습니다 .

뒤에는 다 안깍아내는것을 추천합니다. 그대로 붙이셔야 핸들과 간격이 없어요

핸들과 간격이 벌어지면 계속 뚝뚝뚝 소리날겁니다.



팁 - 모든것을 연결하고 열선스위치에 불이 계속 들어왔으면 (누르지도 않았는데) 열선스위치 배선 3핀배선이 잘못된거에요 꼭 확인하시고



모든것을 연결해쓴데 열선스위치를 눌러봐도 불은 안들어오는데 핸들은 뜨거워진따?  이건

백퍼 열선2핀 커넥터 반대로 연결하신겁니다.



그런다음에도 이상하다 싶으면 클럭스프링 문제입니다.



그럼 핸들 다이는 끝



따뜻한 겨울 보내세요
