뉴모닝 순정후방감지기 달기



뉴모닝 스폐셜범퍼를 무료나눔으로 받게 되었어요 ㅋㅋ



뉴모닝 카페에 선린님깨서 주신 귀한 선물이지요



근데 제 차에는 사제로 3구 후방감지기가 달려있고 이건 순정 후방 2구가 달려있는 제품이라

조금 걱정이 되었지만, 잘됐다 싶어서 이참에 순정으로 달게 되었습니다.



부품만 구한다면 누구나가 다 할수 있는 DIY입니다.



아 배선정도 품번은 제 유튜브 영상을 참고해주세요^^ 문의주시면 알려드리는거야 쉽지만

그래도 제가 어렵게 알아낸 부품도 있기도 하며 제가 글을쓰거나 영상 제작하는데 ㅋ도움이 됩니다.



회도로를 보시면





후방 컨트럴 모듈에서는 후방감지기로 가는 선 6개와 접지선 1개, 정션박스로 가는 1개선과 후진 신호등으로 가는 선 1개만 연결하면 됩니다.



후방 컨트롤 모듈의 커넥터는

요렇게 생겼습니다.



후방감지기 에서 오는 선은 어차피 배선을 앗세이 사면 6핀으로 커넥터가 되어있습니다.



영상에서는 압뒤 커넥터를 6핀짜리로 새로 사서 짜른다음에 연결했지만 막상해보니 그럴필요는 없어요 그냥 커넥터 자르고

연장해서 실내까지 끌고 오시면 됩니다.



그리고 후방 신호선과 접지는 테일램프의 후방신호선과 접지에 바로 브릿지 시켰습니다.



테일램프 커넥터는

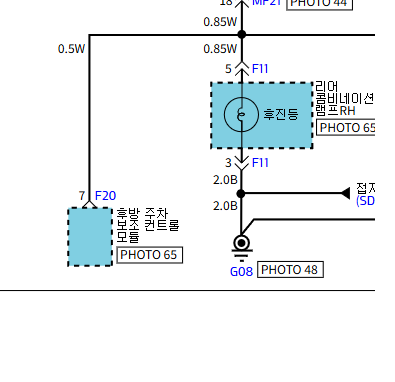

회로도 보시면 후진등 3번에 접지 5번에 후진신호선에 연결하시면 됩니다.



그럼 이데 한선이 남았네요





이 선은 먼저 후방 부저로 가는 선입니다 . 위에 커넥터 보시면 2번선으로 가는 선입니다.



그리고 5번으로 나온선은





 이선은 상시선인데 회로도에는 실내등에 연결되어있는데



보시면EM21 커넥터에서 나오는 선에 연결하면됩니다.  위치 보이시죠 em21 커넥터 거기에 22번 선에 연결하시면 됩니다.



그럼 아무 이상없이 잘 후방이 작동할것입니다. ㅋㅋ



그럼 다음에 재미있는 다이로 돌아올께요 안뇽
