올뉴투싼 LKAS 를 달아보기





드디어 하고싶던 LKAS를 달아봅니다.

올뉴투싼이 가진 LKAS에는 총 제가 알아본 결과



D3000 - LDWS (차선이탈시 경보음만 들립니다)

D3500 -LKAS (차선이탈보조장치) AEB  연동시 사람 + 자동차 가능

D3800 - LKAS (차선이탈보조장치) AEB 연동시 자동차만 가능



근데 이게 정확한건지는 모르겠어요..저도 카페를 보고 적은 글이라..



암튼 저는 3500을 달아보려고 계속 기다렸다가 상품뜨자마자 바로 구입을 했습니다.



LKAS의 커넥터는 제이오토먼트에서 구매하시면됩니다.

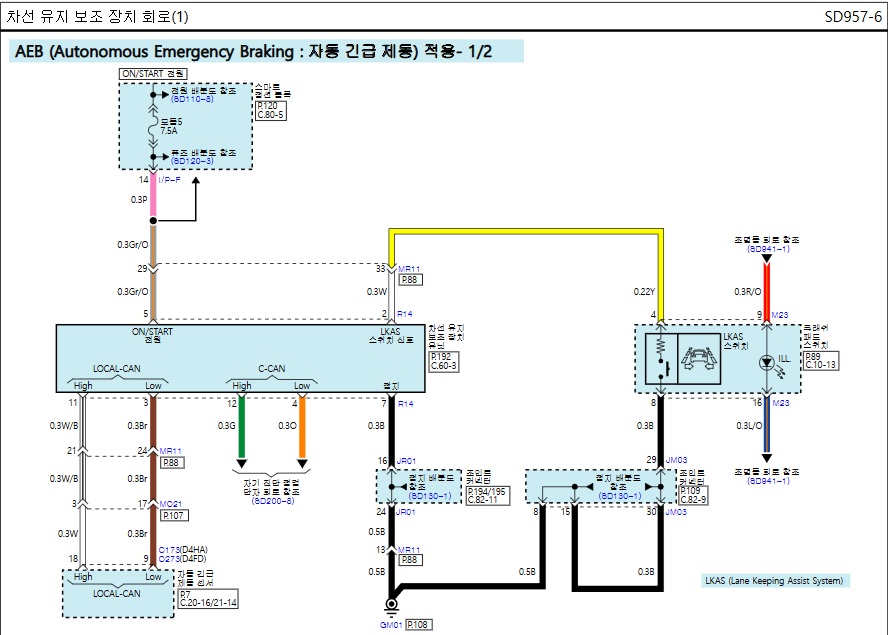

우선 회로도를 보시면



총 7가닥을 배선연결 하시면됩니다.



2번은 크래쉬패드 스위치로

5번은 정션박스

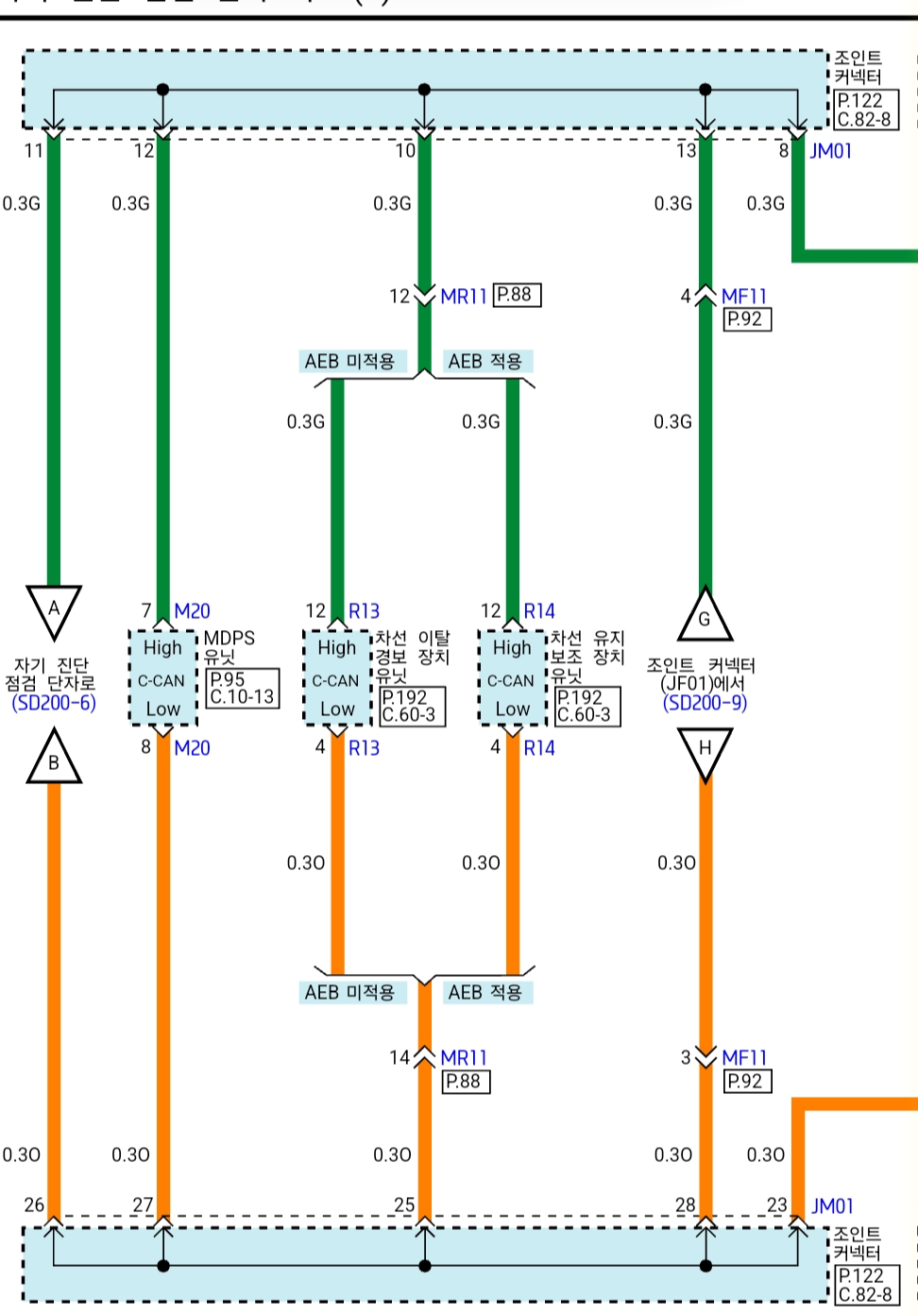

12번과 4번은 C-can 통신선입니다.

11번과 3번은 AEB으로 가는 선입니다.

7번은 접지입니다.



저같은 경우에는 7번 접지는 A 필러 커넥터에 접지선이 있어서 같이 브릿지 시켰습니다



그리고 제차같은 경우에는



정션박스로 가는 배선은 a필러에서 정션박스 가는 숫 커넥터에 있더라구요.



LKAS에서 A필러 커넥터 까지 7가닥을 잇고, A필러에서 크래쉬패드 안쪽까지 5가닥만 이어주면 됩니다.

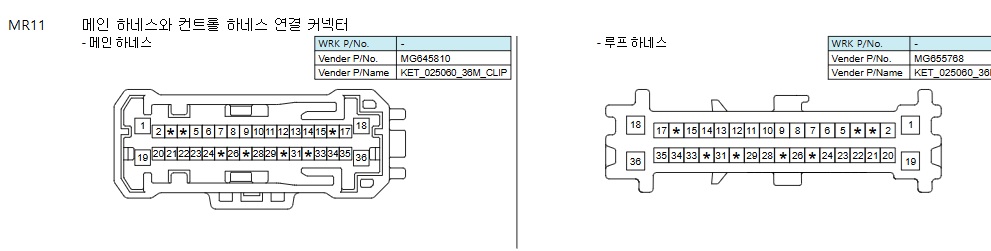

정리하자면 MR11커넥터에서

33번은 크레쉬패드 스위치로 가는 배선

21번과 24번은 AEB로 가는 배선

12번과 14번은 C캔통신 배선

13번은 접지 자리여서 접지선여기에 연결

29번은 정션박스 선인데 숫핀은 이미 있어서 암핀만 연결했습니다 .



다른건 문제가 되는 배선은 없으나



캔통신선을 순정처럼 하려면 굉장히 어려운 위치에 커넥터가 있어서 연결하기가 불편합니다.



그래서 저는 MDPS 선에 연결을 했습니다.





모든 배선을 연결하고 통전테스트까지 완료 하였지만



당연히 계기판에는 뜨질 않습니다. 코딩을 안했기 때문에 ㅋㅋ



어차피 슈퍼비젼 풀옵계기판이 있어서 그것을 달면 해결될거 같네요



그럼 다음주에는 AEB 달로 가봅시다
