#3 신형엑센트 - 순정 트렁크 스위치 DIY

안녕하세요 바쿄입니다.



지금 예전에 2012-2018년까지 했던 DIY를 하나씩 올리고 있습니다. 옛날을 추억하며 ㅋㅋ



엑센트 2012년 제차에는 순정 트렁크 스위치가 없습니다. 열쇠로 열거나, 시트 밑에 레버로 열어야 합니다.



하지만 엑센트도 순정가니쉬에 트렁크스위치가 있습니다 .(버튼식으로)

이당시에는 아반테 MD껄 가공해서 달았어요 하지만 저는 이걸 구지 찾아내서 달았습니다.



3주정도 걸쳐 품번 검색하면서 공부좀 했습니다 .ㅋㅋㅋㅋ



엑센트 트렁트 가니쉬에는 세가지 종류가 있는데

하나는 지금의 차 처럼 버튼도 후방카메라도 없는 커버
두번째는 오늘 한 DIY의 주인공인 트렁크 버튼만 있는 가니쉬이구요
세번째는 트렁크 버튼과 후방카메라 커버가 있는 가니쉬입니다



월래 세번째껄 구해서 하려했는데 후방카메라도 순정으로 달아야 하므로 패스했습니다. ㅋㅋ



이 다이를 하려면 총 5가지의 부품이 필요합니다.

1. 먼저는 순정부품 세가지가 필요하구요

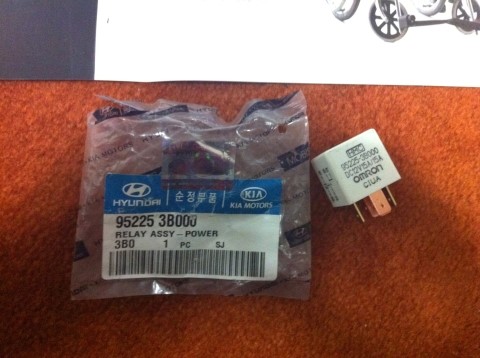

2. 5핀 릴레이가 필요합니다.



3. 트렁크 안쪽에 들어가는 레치도 바꿔줘야합니다.



그럼 월래 레치인 열쇠로 여는 부품은 필요가 없어지는거죠



그럼 1번 부품을 다 조립한 사진을 보여드릴께요

이렇게 조립이 되는데요. 하는 김에 사제 후방카메라까지 달아보려고 합니다.



근데 흰색부품이 보이시죠? 스위치 커버? 라고 해야하나 저게 월래는 도색을 해야하는 부품인데, 저는 그냥 포인트로 되어서 흰색 그대로를 사용했습니다.



그리고 제가 만든 5핀릴레이와 5핀릴레이 작업하는 배선도를 보여드릴께요

아반테 MD동호회 자료를 펌했습니다. (문제시 삭제하겠습니다. )

위 사진은 트렁크 리드 모터 사진입니다.



사진들을 설명해드리자면 엑센트 트렁크 스위치의 커넥터는 2가닥으로 되어있습니다



트렁크 리드모터 배선도 사진에 보시면 2번핀만 활용하시는데 커넥터에 비어있을겁니다. 핀을 넣으셔야겠죠?



그럼 5핀 릴레이 87번이 리드모터 2번과 연결이 되어야 합니다. (핀 삽입하셔야합니다)

        5핀 릴레이 85번이 트렁크 버튼 검정색과 연결이 됩니다.

        5핀 릴레이 30번은 트렁크 버튼 빨간색과 연결이 됩니다. 그리고 연장하여 트렁크등 적색과도 연결이 되어야 합니다.

        5핀 릴레이 86번은 도어언락선으로 - 운전석 왼쪽 아래 하얀색 커넥터 (파란색 선에 검정색 줄을 찾아서 연결)

왼쪽이 교체할 리드모터이고 오른쪽이 기존꺼입니다.

교체하실때 보면 열쇠로 열때 같이 당겨지는 철사?도 탈거하셔야합니다 .



저렇게 트렁크 리드 모터 커넥터에 가운데 핀을 넣은거 보이시죠 ㅋㅋㅋ (저는 남는 커넥터가 있어서 빼서 넣었어요)



다 작업을 하였습니다. 후방카메라도 아주 잘 설치가 되었습니다.



마지막 사진은 룸미러 모니터입니다. 거기에 연결했더니 아주 잘 보입니다





이렇게 트렁크 버튼 스위치는 작업을 완료했네요

더 버튼 누를때 텅! 하는 소리가 있는데, 그소리가 묵직하니 좋네요



다 해서 3만원정도 들었습니다. 현재 2024년은 얼마일지는 모르겠어요 ㅋㅋ



그럼 다음에 또 재미있는 DIY를 가지고 돌아오도록 하겠습니다 안녕
