#6 신형엑센트 - 시동경보기 (현대모비스 TEC-2way)

아주 옛날 꺼입니다.
경보기도 옛날거 자료도 2012년식 기준이라 그냥 재미로 봐주세요
아 이 친구는 이렇게 살았구나 ㅋㅋ

경보기는 중고로 싸게 나와서 시동이랑 트렁크랑 도어만 연결해서 쓰려고 합니다
경보기 DIY는 그렇게 어렵 지 않다고 봅니다.
배선만 잘 연결하면 괜찮다고 생각합니다.

우선 경보기를 전문으로 하는 업체가 있어서 조금의 피해가 될까 걱정했는데..
올려도 상관없다는 말에~ㅋㅋㅋㅋㅋㅋ

사진 보고 잘 보시면 답은 보입니다. 현대 모비스 경보기는 비추입니다. ㅋㅋ

운전석 핸들 밑에 커버들은 다 탈거하셔야 좋아요 그리고 운전석 발판 옆에 있는 커버도 벗기셔야하구요
사진 보면서 하나하나 해보죠!

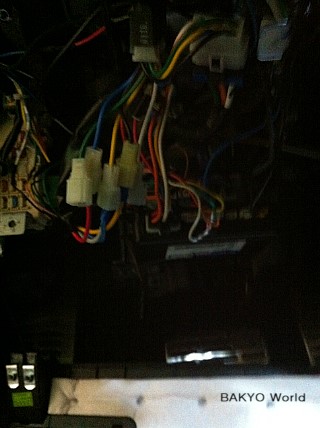

핸들 목부분 커버 탈거하시면 저렇게 주전원선인 6P 커넥터가 보입니다.
요즘 경보기는 거의 100%다 저 6P 커넥터에 양쪽으로 연결해주는 배선이 나옵니다.
그냥 꽂으시면 되는데 문제는 바로 어떤 핀이 어떤 배선인지가 모같다는 겁니다.
ㅋㅋㅋㅋㅋㅋ 아무리 테스트기를 해봐야 저는 잘모르갰더군요

그래서 검색을 하다가 아주 유용한 사실 하나더!!!
오토라이트도 그렇지만!! 이거 배선까지 같네요 엑센트꺼랑~!
이런 껍데기만 엑센트 인가?

암튼 제가 잡고 있는 저 모양으로 차래대로 보시면
밑에 배선을 아주 친절히 제가 적어났어요
엑센트는 배터리로 들어가는 부분이 두군데인데 둘중에 왼쪽 맨 위에껄로 했어요~
S.T는 스타트 배선입니다.

저렇게 커넥터를 양쪽으로 꽂아주시고 하나는 엑센트 메인커넥터에 다른하나는 경보기 메인잭으로 들어가겠죠?ㅋㅋㅋ
저걸 Y 잭이라고 하더군요
저는 중고로 경보기 샀는데 파시는 분이 아예 잘라놔서 저는 따로 샀습니다.

일반 경보기 업체하는 카샵에가서 샀는데 알고보니 인터넷에 아주 친절히 팔고 있더군요!
암튼 패스!



도어 열림선과 닫힘선입니다.
절대 열림선과 닫힘선을 구분하셔서 연결하셔야 합니다 .
회색선이 도어열림선이구요 빨간 화살표!

갈색석이 도어 닫힘선이에요 노란색 화살표!
저 배선이 몇번이에요? 물으시면 몰라요 근데

저 커넥터는 발쪽 가장 왼쪽 커버 열면 보입니다. 진짜루!!!
그리고 저 커넥터를 뒤집어 보면 딱 보이더군요 두번째 줄에 있었어요 회색과 갈색이 둘이 사이좋게 양옆에 있어요!
구분 가실꺼에요

그리고 하나 배선 더 따셔야하는데 바로 분홍색 선이 있어요 하나밖에 없다는거!ㅋㅋ
도어핀 배선입니다. 당연 경보기에 연결하는 부분있지요

이 커넥터에서는 3개만 연결해주시면 됩니다.
(발판 옆 커버 때실때 플라스틱 나사 안부러지게 조심!)

제네레이터 선은
사진 보시는 커넥터인데요 운전석 휴즈박스 보시면 옆에 커넥터 들이 많이 붙어있죠

가운데 보시면 검은색 커넥터가 보이실꺼에요
거기서 지금 보이는 진한 하늘색이 아니에요!!!! 해깔리시면 안되요
지금 보이시는 진한 하늘색 바로 위에 검은색 배선이구요 검은색 왼쪽으로 한칸 보시면
청색 하나 라인 있습니다. 그 선이 재네레다로 가는 배선입니다.

아!!! 깜빡이 배선은 제 오토라이트 다이란 보시면 배선 나와있죠? ㅋㅋㅋ
순정 스위치 쪽에서 땃어요!

경보기 위치는 브레이크 위에 무슨 무듈이 있더라구요 ECM인가? 암튼 그 밑에다가 바로 달았어요
철사로 잘묶어 났어요 ㅋㅋㅋㅋㅋ안떨어짐!!!
이제 나머지 배선중에 충격센서는 운전석 쪽에 달았구요
노크센서도 달고 안테나도 다 달면 끝이에요
노크센서....유리창이 부서질정도로 치니깐 경보기에 신호오더군요!!!

ㅜㅜ
중요한 혼(경보음) 자리는요!

본넷 열고 조수석 쪽 워셔액 넣는 앞에 저렇게 달았어요
자리 나오던데용!ㅋㅋㅋ 물안들어가게 스피커 앞쪽에 넓은 투명 테이프 붙여줬어요
약간 소리 안크고 딱좋아요~

이상으로 경보기 다이였구요 아주 작동도 잘되고 그러네요
이제 겨울에 아주 유용할거 같네요~

그럼 다음 다이를 위해 휴식!
